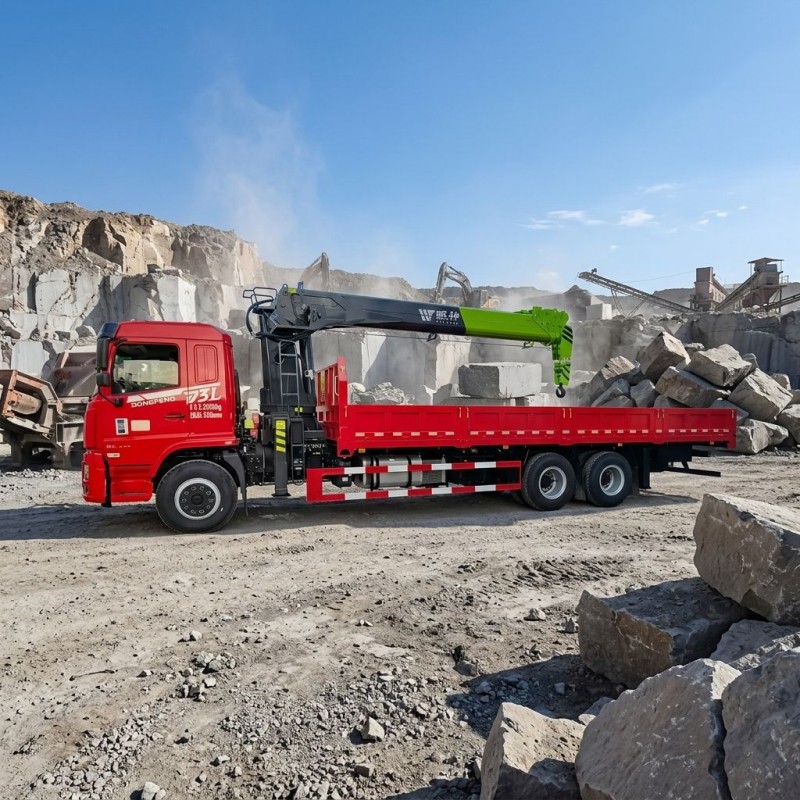

الرافعة المثبتة على شاحنة Dongfeng D3L ذات دقة الرفع الثقيل لمواقع العمل المطلوبة

تم تجهيز الرافعة الثقيلة المثبتة على شاحنة Dongfeng D3L من Runli لمواقع العمل الصعبة برافعة WEI SHEN بخمسة أقسام بوزن 12 طن، ونظام مضخة مزدوجة، وأذرع امتداد مركبة لدعم تحميل المواد، ومناولة المعدات، وعمليات الرفع في موقع العمل.

مدعومة بمحرك Yuchai YCS06270 بست أسطوانات Euro VI ومقترن بناقل حركة Foton 9JS119 مع PTO، تتميز الشاحنة بإطار معزز ثلاثي الطبقات ومحور أمامي بوزن 5 أطنان مع تكوين محور خلفي بوزن 10 أطنان. بأبعادها الإجمالية 12,000 × 2,550 × 3,980 ملم ووزنها الإجمالي 15,800 كجم، تم تصميمها لمهام النقل والرفع المشتركة.

ميزات المنتج

1. رافعة WEI SHEN بخمسة أقسام سعة 12 طن

تم تجهيز الرافعة المثبتة على شاحنة Dongfeng D3L ذات الدقة العالية للرفع الثقيل لمواقع العمل المطلوبة برافعة محمولة على شاحنة WEI SHEN سعة 12 طنًا وخمسة أقسام. تم تصميم تكوين ذراع الرافعة لدعم مهام الرفع في مواضع مختلفة، وفقًا للحمل، ونصف قطر العمل، وحدود التشغيل.

لا ينبغي تفسير التصنيف الاسمي للرافعة التي يبلغ وزنها 12 طنًا على أنه قدرة الرفع في كل موضع ذراع الرافعة. يجب مراجعة مخطط الحمل المقدر لتأكيد الحمل المسموح به في نصف قطر العمل المطلوب وامتداد ذراع الرافعة.

2. نظام المضخة المزدوجة لعمليات الرافعة

يتضمن تكوين المعدات العليا نظام مضخة مزدوجة. هذه مواصفات مهمة عند تقييم المعدات الهيدروليكية للرافعة ومتطلبات التشغيل. ينبغي تأكيد تصميم الدائرة الهيدروليكية، والقدرة على العمل المتزامن، وضغط العمل، ومعدل التدفق مع الشركة المصنعة إذا كانت ضرورية للتطبيق المقصود.

3. ركائز مركبة يبلغ طولها حوالي 7.6 متر

تم تجهيز الرافعة مع ركائز مركبة ذات قسم مزدوج بامتداد تقريبي يبلغ 7.6 متر. توفر الركائز المنشورة بشكل صحيح قاعدة داعمة لعمليات الرفع عند استخدامها على أرض مناسبة.

يجب أن يتبع إعداد العمل الفعلي تعليمات التشغيل الخاصة بالشركة المصنعة، بما في ذلك متطلبات المحامل الأرضية، وتسوية السيارة، وتحديد موضع الركيزة، والقيود المحددة في مخطط أحمال الرافعة.

4. هيكل Dongfeng 4×2 ومحرك Yuchai

تستخدم الشاحنة هيكل 4×2 Dongfeng، موديل DFV1243GP6DJ، مع محرك على الجانب الأيسر ومعيار الانبعاثات Euro VI المعلن. يوفر محرك Yuchai YCS06270 ذو الست أسطوانات قوة قيادة السيارة.

يمكن أخذ تكوين الهيكل هذا بعين الاعتبار للنقل البري والتسليم في موقع العمل حيث تلبي مركبة الدفع الرباعي متطلبات المسار والحمولة والتشغيل. يجب التحقق من مدى ملاءمتها للطرق ومواقع العمل المحددة قبل الشراء.

5. منصة الشحن لنقل المواد

يبلغ طول صندوق الأمتعة 8,300 ملم، وعرضه 2,450 ملم، وارتفاعه 550 ملم. توفر أبعادها منصة كبيرة لنقل مواد البناء والإمدادات الصناعية والمعدات المتوافقة.

تم تجهيز منصة الشحن بصندوق شحن متكامل من Dongfeng وهيكل فولاذي مطوي بالكامل يوصف بأنه تكوين ثلاثي الجوانب وخمسة قاع. يجب التأكد من نوع الحمولة وتوزيع الوزن وترتيبات التأمين والحمولة المسموح بها لكل تطبيق نقل.

6. إطار للخدمة الشاقة وتكوين المحور

تشتمل مواصفات الهيكل على إطار مقذوف ثلاثي الطبقات مقاس 300/8 + 6 + 8 مم، ومحور أمامي بوزن 5 أطنان، ومحور خلفي مزدوج 435 بوزن 10 أطنان. تشكل هذه المكونات جزءًا من التكوين الهيكلي ودعم الحمولة للمركبة.

يعتمد الحمولة النهائية المسموح بها للمركبة على الوزن الإجمالي المعتمد للمركبة بالكامل، وحدود المحور، وتركيب الرافعة، ووزن الحمولة، ولوائح الطرق المحلية. لا ينبغي التعامل مع تصنيفات المكونات كبديل لمعلومات الحمولة الصافية المعتمدة.

المواصفات الفنية

ملحوظة:تعتمد المواصفات على معلومات المنتج المرفقة. قم بتأكيد ورقة البيانات الفنية النهائية، ومخطط حمولة الرافعة، ووزن السيارة المعتمد، والحمولة الصافية، ومستندات التجانس المعمول بها قبل تقديم الطلب. يجب توضيح طول الرافعة المعلن وهو 19.3 مترًا مع الشركة المصنعة لتحديد ما إذا كان يشير إلى ذراع الرافعة أو الحد الأقصى للامتداد أو قياس آخر.

التطبيقات

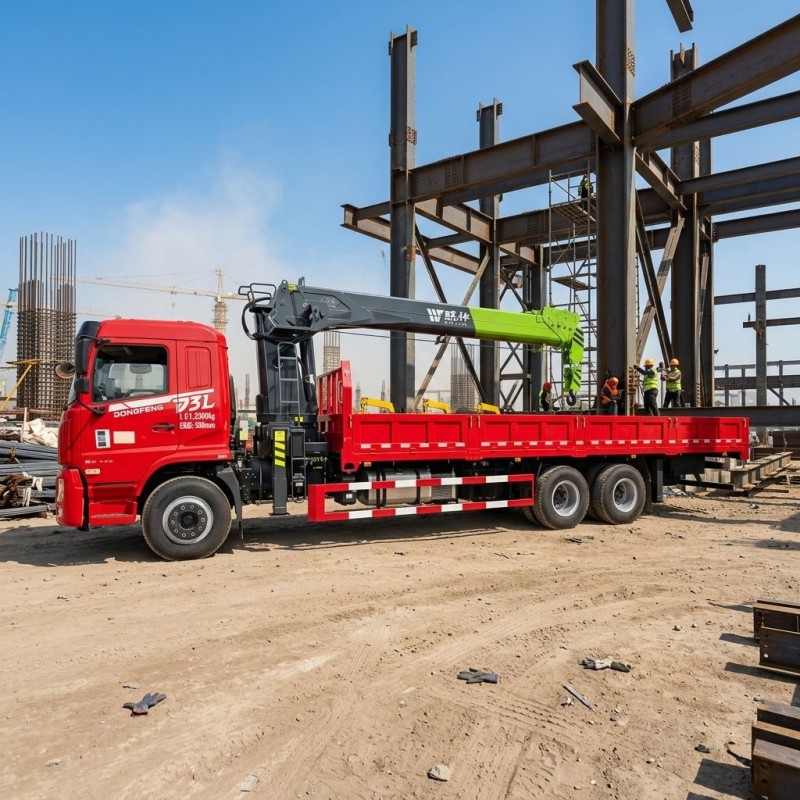

التعامل مع مواد البناء

يمكن اعتبار الرافعة المثبتة على شاحنة Dongfeng D3L ذات الدقة العالية للرفع الثقيل لمواقع العمل المطلوبة لنقل ورفع مواد البناء المتوافقة، مثل المكونات الفولاذية ولوازم البناء ومواد مواقع العمل الأخرى. تدعم منصة الشحن عملية التسليم، بينما يمكن للرافعة المثبتة أن تساعد في وضع الأحمال ضمن حدود التشغيل المقدرة.

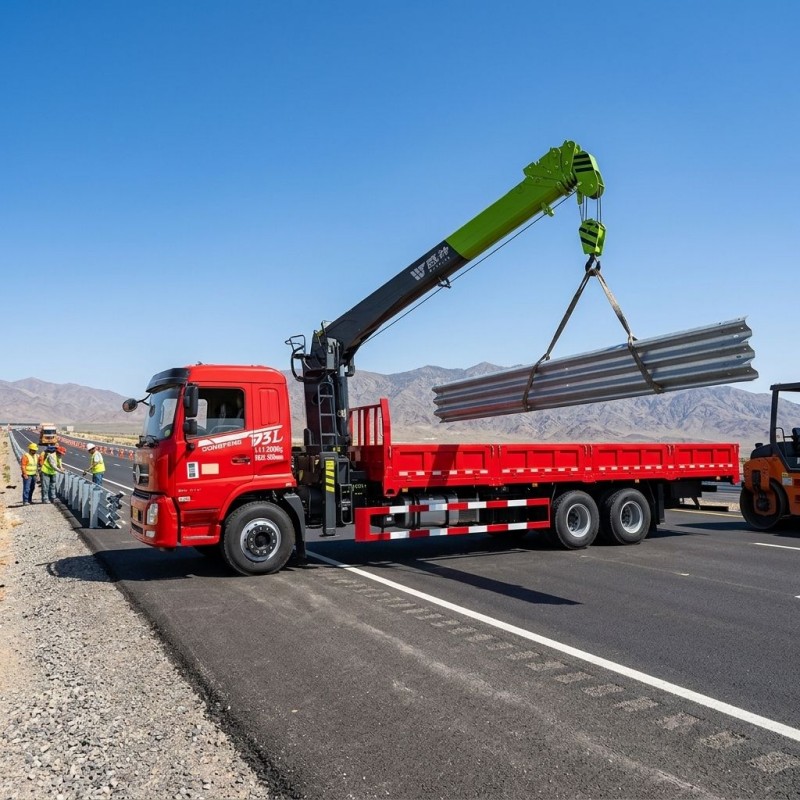

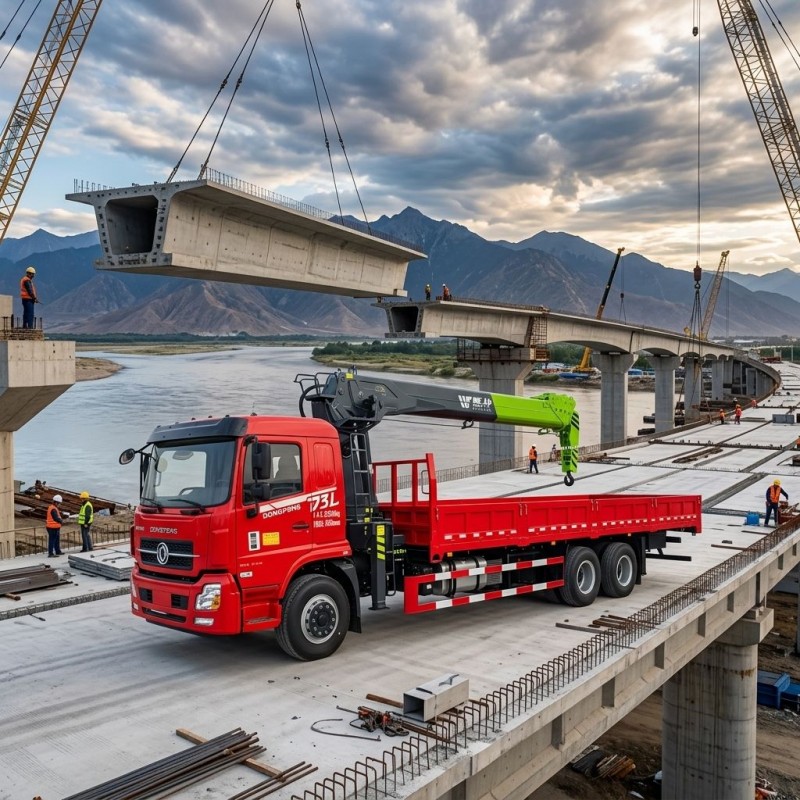

مشاريع البنية التحتية والطرق

تتطلب مشاريع البنية التحتية في كثير من الأحيان تسليم المواد والمعدات إلى مواقع العمل ورفعها إلى مكانها. يمكن للرافعة المثبتة على الشاحنة أن تجمع بين هذه الأنشطة، مع مراعاة الوصول إلى الموقع، وظروف الأرض، ومتطلبات الرفع، والقيود المحلية للمركبات.

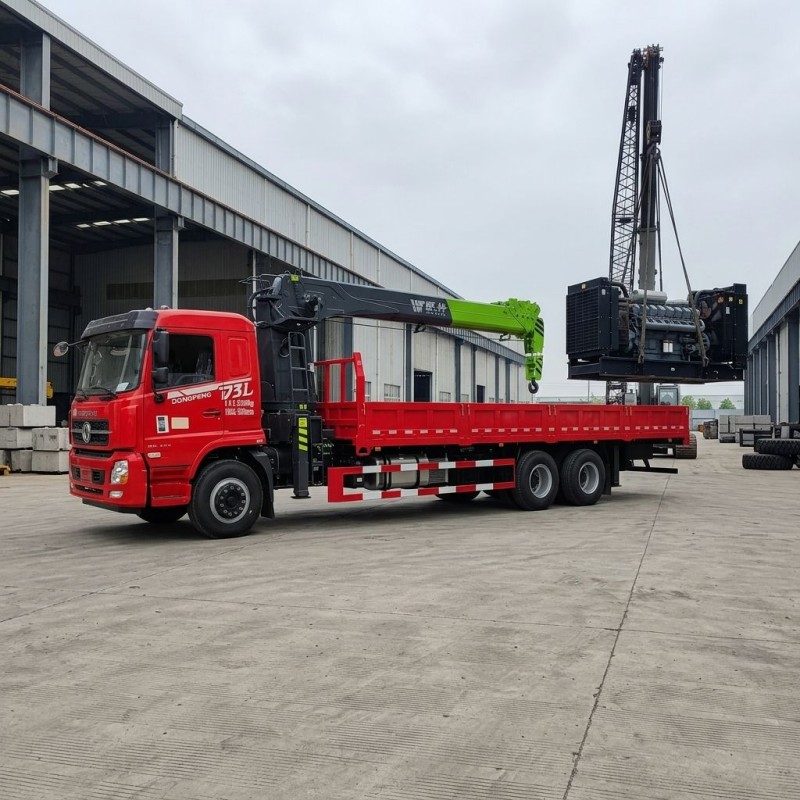

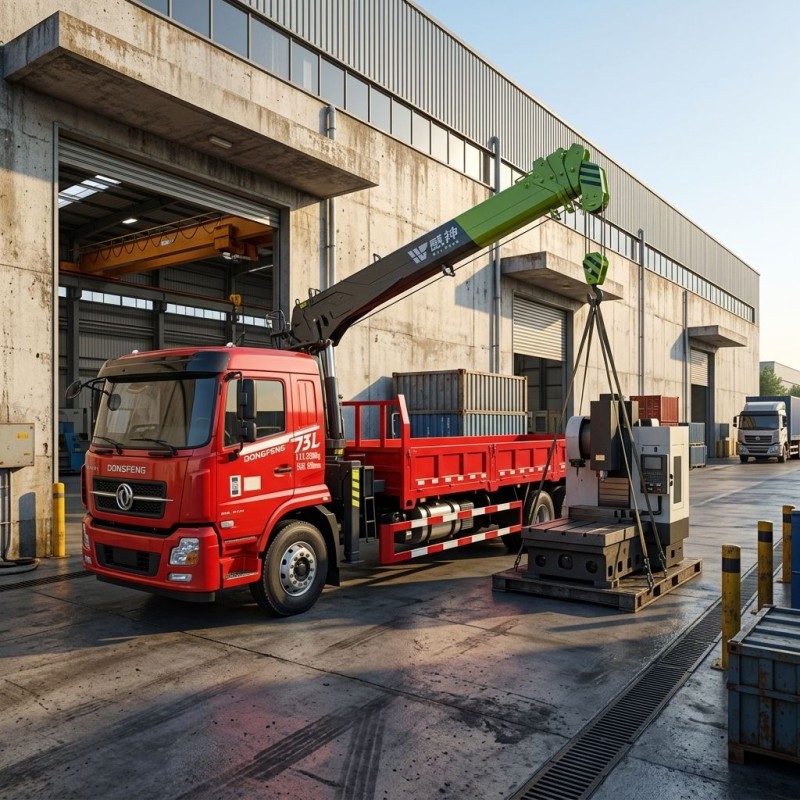

تسليم المعدات الصناعية

بالنسبة لأعمال الصيانة والتركيب الصناعية، قد تكون السيارة مناسبة لنقل المعدات المتوافقة والمساعدة في التفريغ. يعتمد التطبيق الفعلي على وزن المعدات ونقاط الرفع والأبعاد والقدرة المقدرة للرافعة في نصف قطر العمل المطلوب.

المرافق والأعمال الهندسية العامة

قد يدعم الجمع بين منصة الشحن والرافعة المثبتة تركيب المرافق المحددة والصيانة الهندسية والمهام العامة للتعامل مع المواد. يجب على مخططي المشروع تقييم ارتفاع الرفع المطلوب، ونصف قطر العمل، وخصائص الحمولة، وظروف الوصول قبل اختيار السيارة.

لماذا تختار شركة Hubei Runli Special Automobile Co., Ltd.؟

تأسست شركة Hubei Runli Special Automobile Co., Ltd. في عام 2009 برأس مال مسجل قدره 50 مليون يوان صيني. تقوم الشركة بتصنيع مركبات ذات أغراض خاصة وتم تحديدها في ملف تعريف الشركة الخاص بها كشركة مصنعة مدرجة من قبل وزارة الصناعة وتكنولوجيا المعلومات الصينية. علامتها التجارية المسجلة هي Runzhixing، ورمز طراز السيارة الخاص بها هو SCS.

تدير الشركة منشأة تغطي حوالي 110,000 متر مربع، بما في ذلك ورشة إنتاج بمساحة 45,000 متر مربع. ووفقا لمعلومات الشركة، فإن المنشأة مجهزة بـ 886 مجموعة من معدات الإنتاج والاختبار الرئيسية وأربعة خطوط إنتاج آلية للمركبات الخاصة، بقدرة إنتاجية سنوية تتجاوز 5000 مركبة خاصة من مختلف الأنواع.

تقدم Runli شهادات تغطي إدارة الجودة، والإدارة البيئية، وإدارة الصحة والسلامة المهنية، وخدمة ما بعد البيع. وتشمل شهاداتها المعلنة شهادة ISO 9001:2015 وISO 14001:2015 وGB/T 27922-2011 شهادة خدمة ما بعد البيع من فئة الخمس نجوم. كما تعلن الشركة عن شهادة CCC لمنتجاتها. وينبغي التحقق من قابلية تطبيق وصلاحية الشهادات المحددة للمركبة وسوق الوجهة المعنية.

بالنسبة للرافعة المثبتة على شاحنة Dongfeng D3L، يمكن أن يكون تكوين السيارة ومواصفات الهيكل ووثائق الرافعة وسجلات الشهادات المقدمة من الشركة المصنعة بمثابة الأساس للتقييم الفني ومناقشات الشراء.

الأسئلة المتداولة

1. ما هي قدرة الرفع المقدرة للرافعة المثبتة على شاحنة Dongfeng D3L؟

تم تحديد دقة الرفع الثقيل للرافعة المثبتة على الشاحنة Dongfeng D3L لمواقع العمل المطلوبة برافعة WEI SHEN ذات خمسة أقسام سعة 12 طنًا. تعتمد قدرة الرفع الفعلية المسموح بها على نصف قطر العمل، وامتداد ذراع الرافعة، وموضع الحمولة، وإعداد الدعامة، ومخطط الحمل المقدر للرافعة. يجب الحصول على مخطط الحمل ومراجعته قبل التشغيل.

2. ما هي مدة طفرة الرافعة؟

تشير المواصفات المرفقة إلى طول الرافعة 19.3 مترًا. تأكد مع Hubei Runli مما إذا كان هذا القياس يشير إلى الحد الأقصى لامتداد ذراع الرافعة، أو الطول الإجمالي للرافعة، أو بُعد آخر قبل مقارنته بارتفاع الرفع المطلوب أو نصف قطر العمل.

3. ما هي الأبعاد الإجمالية للشاحنة؟

الأبعاد الإجمالية للمركبة هي 12.000 ملم طول، 2.550 ملم عرض، 3.980 ملم ارتفاع. يجب التحقق من هذه الأبعاد وفقًا لحدود الطرق المحلية، وقيود النقل، وتصاريح الوصول، وظروف موقع العمل.

4. ما هو حجم صندوق الشحن؟

يبلغ حجم صندوق الشحن 8300 × 2450 × 550 ملم. يجب التأكد من وزن الحمولة المسموح به بشكل منفصل باستخدام حدود الحمولة الصافية للمركبة وحمولة المحور المعتمدة.

5. ما هو المحرك وناقل الحركة المستخدم؟

المحرك المدرج هو محرك Yuchai YCS06270 بست أسطوانات مع معيار الانبعاثات Euro VI المعلن. تم تحديد ناقل الحركة كوحدة Foton 9JS119 مع جهاز سحب الطاقة. يجب إعادة تأكيد رموز المحرك وناقل الحركة الدقيقة في ورقة التكوين النهائية.

6. هل الشاحنة مناسبة لرفع المعدات الثقيلة؟

قد تكون مناسبة لمعدات المناولة التي تقع ضمن حدود الحمولة المعتمدة للرافعة ومتطلبات الأبعاد. قبل اختيار السيارة، قارن وزن المعدات ونقاط الرفع مع مخطط الحمولة ونصف قطر العمل وارتفاع الرفع المطلوب وظروف الموقع.

7. ما هي المعلومات التي يجب التأكد منها قبل الطلب؟

تتضمن العناصر المهمة التكوين النهائي للهيكل والمحرك، ومخطط أحمال الرافعة، وقياس ذراع الرافعة، وامتداد ذراع الامتداد، والوزن الإجمالي للمركبة والحمولة الصافية، ومتطلبات الاعتماد، والامتثال لسوق الوجهة، وأي معدات اختيارية مطلوبة. يساعد توفير التطبيق المقصود وظروف التشغيل الشركة المصنعة على تأكيد ما إذا كان التكوين مناسبًا أم لا.
